音乐从古至今贯穿了整个人类文明，它的诞生与人类的生活实践密不可分，它能愉悦身心、释放压力，并通过旋律和歌词传递情感，拉近人与人之间的距离，增进不同文化间的理解；

随着科技的发展，音乐的应用已远远超出艺术欣赏的范畴，并渗透到社会生活的方方面面，现代音频市场更是对高频率和高电压的需求日益增加，ACME至盛设计出一款集成氮化镓功率管的单声道D类音频功放芯片，也是国产第一款氮化镓音频功放的代表产品。

氮化镓数字音频功放具有高效率、低失真、小体积和强散热等优势，正在重新定义现代音频设备的性能边界，并在专业与消费级市场中获得越来越广泛的应用。

ACM8816是一款集成GaN HEMT，高效率，高功率密度，高性能的I2S数字输入单声道D类音频放大器，采用先进PWM调制架构，可在48V供电THD+N=10%条件下，PBTL（单通道）模式能持续提供340W/4Ω功率输出，外围应用电路只需要很少的无源元件，就能在4.5V至50V宽输入电源工作，无需外接散热器。

ACM8816功放专为需要高输出功率和低功耗的应用设计，如低音炮、功放机、舞台音箱、活动扬声器、汽车音响系统等提供专业级音频解决方案。

ACM8816主要特性

‌■灵活电源配置：

PVDD：4.5V~50V；

AVDD：4.5V to 50V (recommend 12V)；

DVDD and I/O: 3.3V or 1.8V

‌■高输出功率‌：

48V供电可提供1×340W（4Ω PBTL负载,THD+N=10%）输出功率

48V供电可提供1×275W（4Ω PBTL负载,THD+N=1%）输出功率

36V供电可提供1×250W（3Ω PBTL负载,THD+N=10%）输出功率

36V供电可提供1×200W（3Ω PBTL负载,THD+N=1%）输出功率

‌■高效率‌：

集成7mΩRdson GaN HEMT，97%的转换效率有助于延长电池寿命，无需外部散热片即可在PCB上稳定工作。

‌■低静态电流‌：

在高效模式下，PVDD=48V，仅需20mA的静态电流。

■‌出色音频性能‌：

在1W、1kHz，SNR117 dB，总谐波失真加噪声（THD+N）仅为0.02%，噪声电平≤ 100μVrms。

‌■增强音频处理：

ACME专利3+3频段DRC，具有峰值和RMS检测功能，可实现灵活且平坦的多频段控制，内置1×15 pre BQs & 1×5 post BQs，AGL，classH，DRB动态低音与人声增强。

‌■低EMI设计‌：

采用扩频调制技术，减少电磁干扰。

■‌多种保护功能‌：

集成式自保护电路，具有可编程阈值的OTW和OTSd保护，每个独立GaN HEMT的过流保护(OCP)，短路保护和热保护以及过压、欠压和直流保护，防止出现故障并通过GPIO和I2C寄存器报告故障状态。

‌■可配置数字音频接口：

I2S、LJ、RJ、TDM音频格式，支持32kHz至192kHz输入采样率。

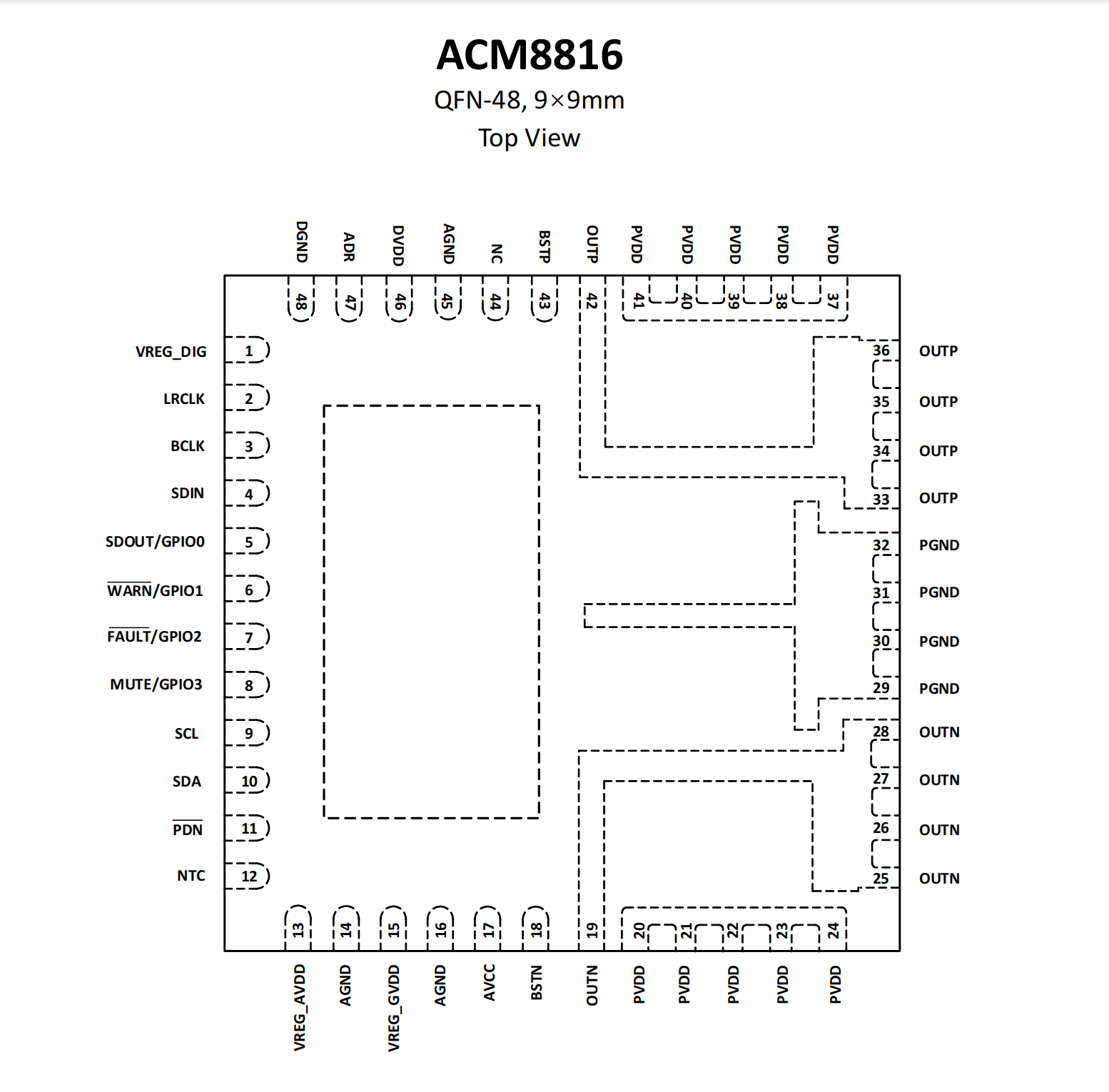

‌■封装：

QFN48 (9.0MM*9.00)

ACME大胆的创新，不跟随式pin to pin，既跳出脚位限制同时还能被市场认可，

背后必须有对行业的深刻的理解和足以改变架构的技术驾驭能力！

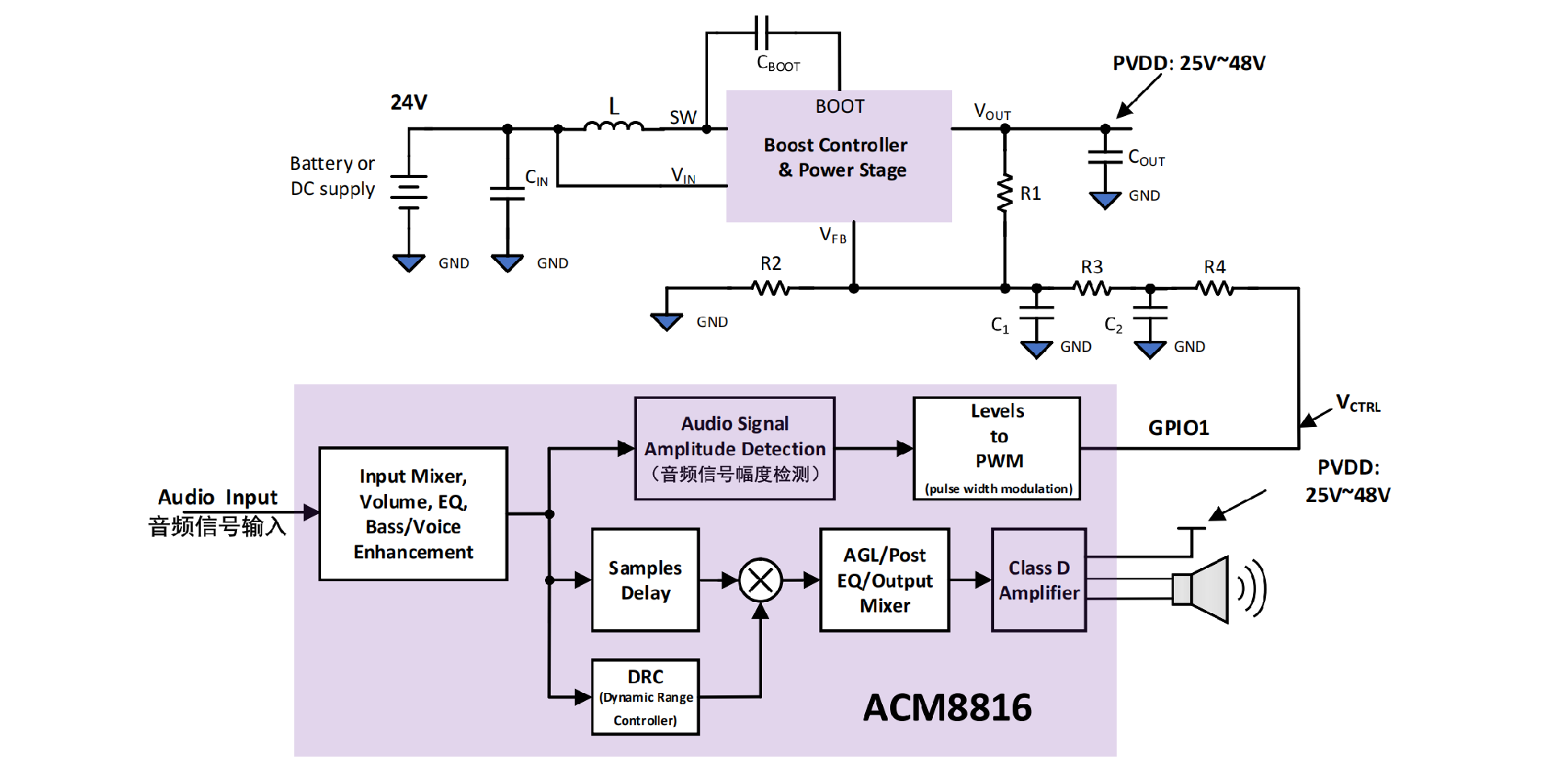

典型PBTL模式应用图

ACM8816音频功放应用场景

• 低音炮，HIFI家庭影院

• 汽车音响系统

• 工作室监视器

• 大功率拉杆箱

• 船用放大器

ACM8816作为一款高性能D类音频功放芯片，

在功率效率、输出失真、保护机制和成本控制等方面均表现出色，

使其在专业音频领域具有广泛适用性，对于追求国产化替代、需快速迭代的厂商而言，

ACM8816不仅是技术升级的选择，更是供应链安全的重要保障。

芯诚科技为至盛授权代理商，

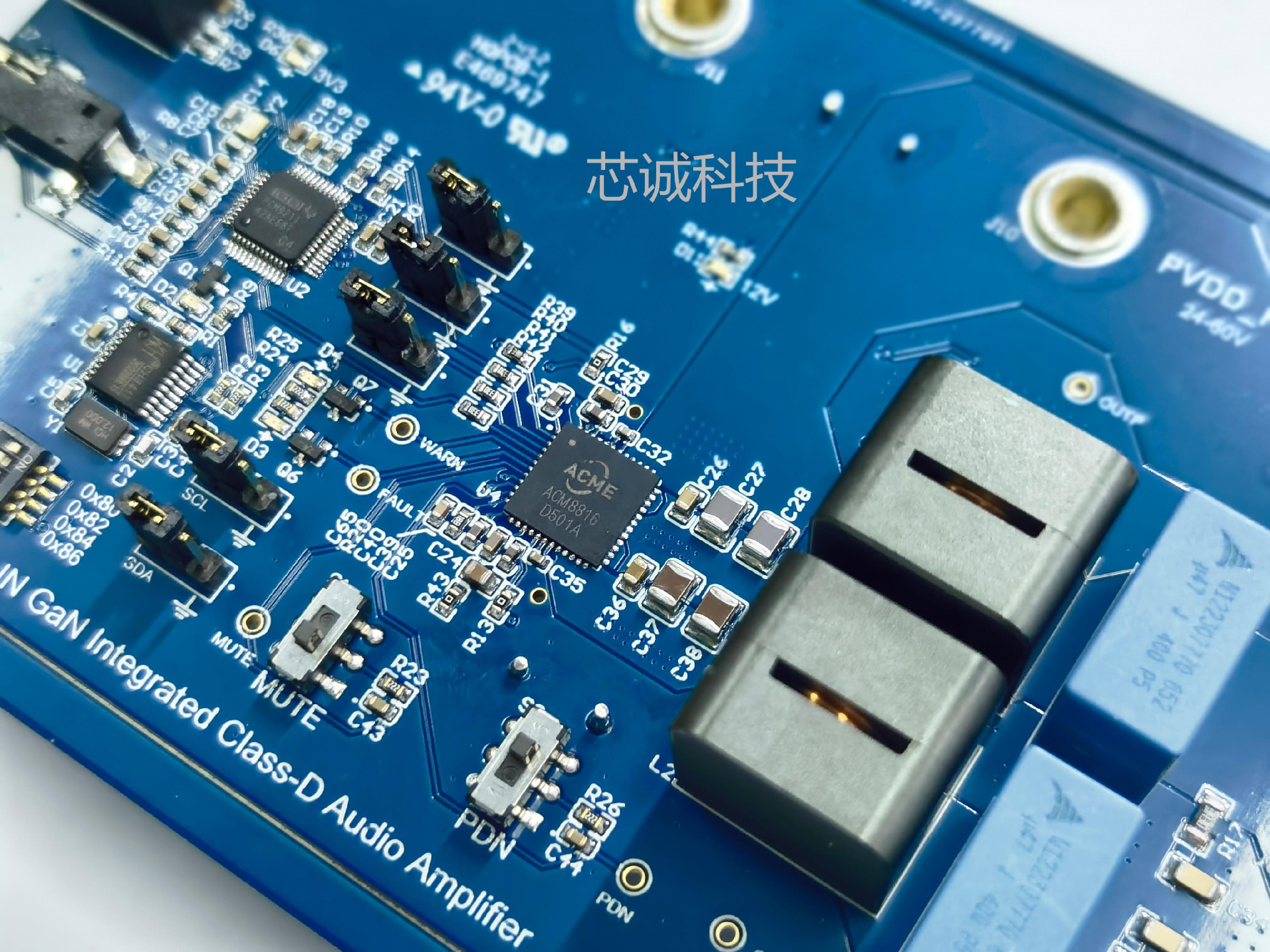

欢迎大家咨询了解，如需获取Datasheet文档、评估测试DEMO板，申请样片或定制化支持，

可联系周先生：13510325343
