当下条形音箱、2.1 低音炮、大功率派对音响市场需求爆发，单芯片集成 2.1 声道 DSP 功放方案，能够有效简化整机硬件电路，降低整机 BOM 物料成本。今天为大家主推ACM8636 全集成数字输入 D 类音频功放芯片，芯片原生支持双声道 + 独立低音炮的 2.1 音频系统，24V 供电条件下可输出 2×30W 立体声 + 60W 低音炮大功率，非常适配各类多单元影音终端设备。

至盛（Acme-Semi）原厂简介

苏州至盛半导体（AcmeSemi）深耕高性能数字功放、DSP 音频处理赛道多年，自主研发 Class H 高效功放架构、多段 EQ 音效算法、低 EMI 扩频核心技术，国产音频芯片头部原厂。全系产品低失真、高信噪比、宽电压适配、量产稳定性强，对标海外高端音频 IC，广泛供应条形音箱、派对音响、2.1 低音炮、桌面影音、智能电视等终端，是众多影音品牌量产优选功放方案。

产品简介

ACM8636是一款完全集成的高效率2.1通道D类音频放大器，具有数字输入。应用电路只需很少的无源元件即可，在4.5V至26.4V PVDD电源、3.3V或1.8V DVDD电源下工作。它可以同时驱动 2×30W输出功率到8Ω, 1×60W输出功

率到 1% THD+N以下的4Ω。

ACM8636具有一种新颖的PWM调制架构，可在启动阶段调整PWM公共占空比以避免启动弹出咔嗒声。扩频技术提供了更低的EMI辐射。ACM8636允许在指定输出功率情况下无电感应用。

ACM8636内部的先进音效调谐功能提供了一个高度集成的解决方案。它允许通过高度自由的操作打开/关闭每个块。前后BQ/音量对保持音频余量有很大帮助。此外，立体声通道中的2+1频段DRC和子通道中的1频段DRC可实现灵活且平坦的多频段控制。

ACM8636 采用新一代动态 PWM 调制架构，开机无 POP 爆音，搭配三角波扩频技术大幅降低 EMI 电磁干扰，大功率工况下可省去输出电感，缩减 PCB 面积、降低物料成本。芯片内置全套专业 DSP 音效引擎，左右声道、低音通道 EQ/DRC 完全独立可调，虚拟低音、3D 环绕、高通滤波、回声消除（AEC）功能一应俱全，I2C 四线式调试，调试门槛低，方案落地速度快。同时搭载全套硬件保护电路，长时间大功率播放稳定不发烫，是家庭影音、户外派对音响黄金主控芯片。

核心产品特性

1.宽电压灵活供电

•    PV 功率电源：4.5V~26.4V，适配器、锂电升压双场景通用

•    DVDD 数字电源：支持 1.8V/3.3V 双电平，适配各类主控 IO

2. 2.1 声道大功率输出（THD+N≤1%，24V）

• 左右立体声：2×30W（8Ω 负载）

• 独立低音 SUB 通道：1×60W（4Ω 负载）

3. 专业 HiFi 音频指标

• 1W/1kHz/12V 条件，THD+N 低至 0.02%，失真极小

• A 加权信噪比 SNR 高达 112dB，纯净无杂音

• 空闲底噪仅 37μVrms，安静环境无电流杂音

• 静态电流低至 56mA，Class H 架构大幅延长设备续航

• 最高 90% 转换效率，无需大型散热片

4. 通用数字音频接口

• I2C 控制，4 组可选芯片地址，支持多芯片级联拓展多声道

• 兼容 I2S / 左对齐 / 右对齐 / TDM 四主流音频格式

• 三线音频端口，无需 MCLK 主时钟，简化布线

• 采样率覆盖 32/44.1/48/88.2/96kHz 全规格

• 带 SDOUT 音频输出，支持 AEC 回声消除、2.1 分频信号输出

5. 高度集成 DSP 音效系统

• 数字 + 模拟两级可调增益，0.5dB 精细步进

• 输入通道路由混合，支持单声道合并输出

• 立体声：11 段前置 EQ+5 段后置 EQ；低音通道 6 段独立 EQ

• 立体声 2+1 频段 DRC 动态压缩，低音独立单段 DRC

• 内置虚拟低音增强、3D 环绕音效、直流隔断高通滤波器

• 独立 DRB 动态缓冲、AGL 自动增益限制，人声、低音分层优化

6. 全方位硬件保护机制

• OCP 过流保护、输出直流扬声器保护

• OTSD 过热关断、OTW 过热预警

• PVDD 过压 / 欠压双检测锁存

• I2S 音频时钟异常检测

• GPIO 引脚 + 寄存器双重故障上报，故障自动锁存 / 手动清除

典型应用场景

2.1Soundbar

K歌音响

2.1电视

家庭影院

方案核心优势

1. 单芯片 2.1 一体化：一颗 IC 搞定主声道 + 低音炮，省去外置 DSP + 双功放，大幅精简电路、降低物料成本

2. 低 EMI 无电感方案：扩频调制抑制辐射，长喇叭线也能轻松过 EMC 认证

3. 专业可调 DSP 音效：三通道独立 EQ/DRC，不用额外音效芯片，调音自由度拉满

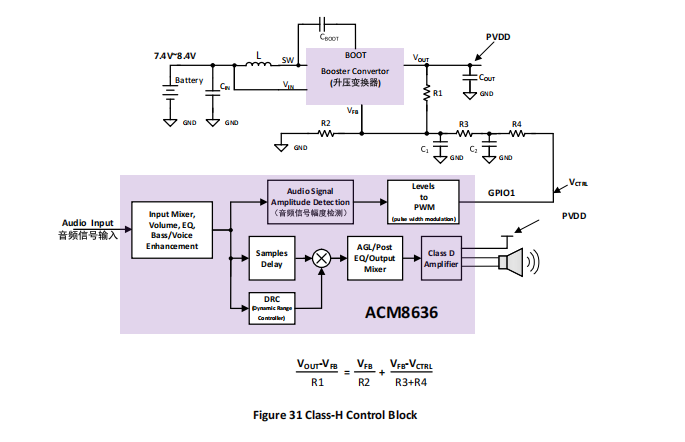

4. Class H 高效架构：跟随音量动态调节供电电压，电池设备续航提升 40% 以上

5. 多重硬件防护，连续大功率播放不烧芯片、不烧喇叭，量产返修率极低

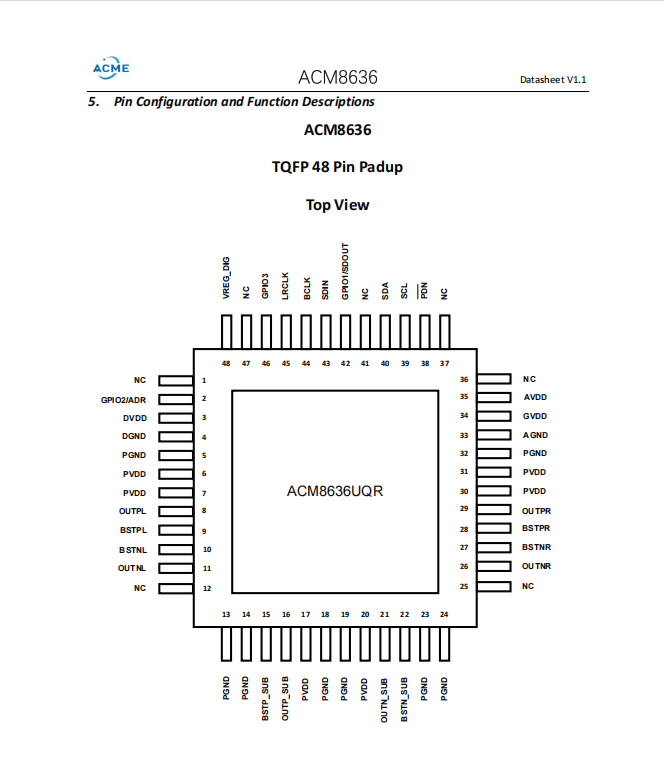

6. 48 脚 TQFP 标准化封装，贴片通用，原厂量产成熟，交期稳定充足
